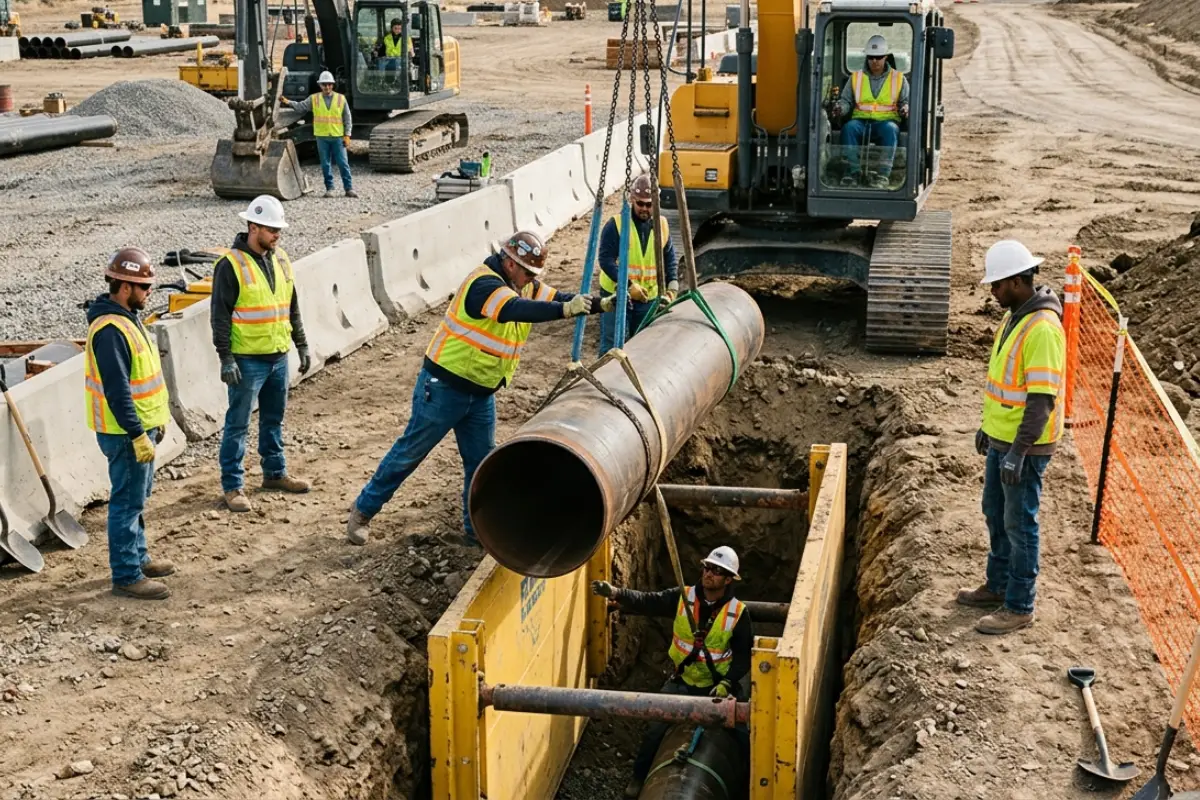

اجرای خطوط انتقال آب چگونه انجام می‌شود؟ بررسی مراحل، روش اجرا و تجهیزات

اجرای خطوط انتقال آب از مطالعات مسیر و طراحی هیدرولیکی آغاز می‌شود و پس از نقشه‌برداری، تجهیز کارگاه، مسیرگشایی و حفاری ترانشه، به آماده‌سازی بستر، حمل و جانمایی لوله‌ها، لوله‌گذاری، اجرای اتصالات، نصب شیرآلات، خاکریزی و تراکم می‌رسد. در مرحله پایانی نیز خط تحت تست فشار و نشتی قرار می‌گیرد و پس از شست‌وشو، ضدعفونی در خطوط آب شرب، راه‌اندازی و تأیید نهایی، آماده بهره‌برداری می‌شود. روش اجرای این مراحل در همه پروژه‌ها یکسان نیست. جنس و قطر لوله، فشار کاری، وضعیت خاک، اختلاف تراز مسیر، محدودیت‌های دسترسی و شرایط محیطی می‌توانند بر نحوه حفاری، نوع اتصال، تجهیزات و حتی ترتیب برخی عملیات اثر بگذارند. به همین دلیل، اجرای خطوط انتقال آب از صفر تا صد باید بر اساس نقشه‌های اجرایی و مشخصات فنی همان پروژه برنامه‌ریزی و کنترل شود.

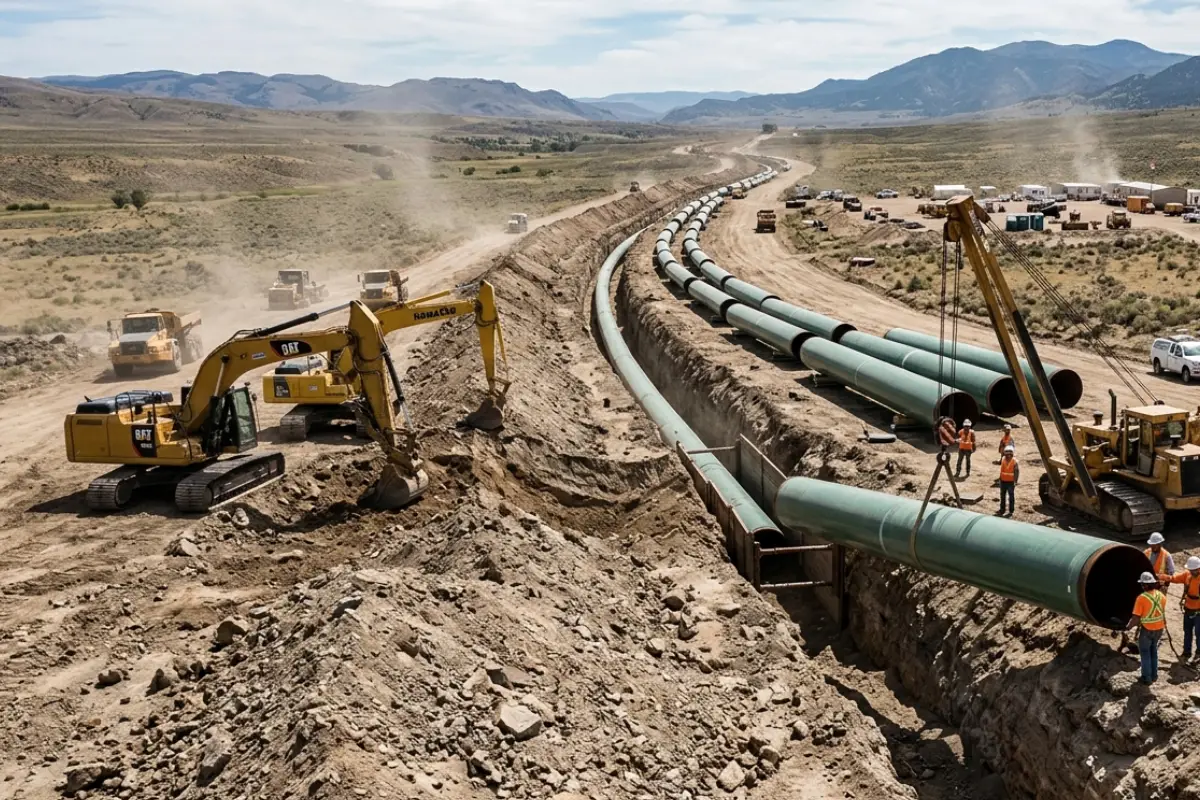

خط انتقال آب چیست؟

خط انتقال آب، خط لوله‌ای است که حجم مشخصی از آب را میان دو نقطه اصلی سیستم منتقل می‌کند؛ برای مثال از منبع تأمین به تصفیه‌خانه، از تصفیه‌خانه به مخزن، بین دو مخزن یا از تأسیسات پمپاژ به محدوده مصرف. این خطوط می‌توانند به‌صورت ثقلی یا تحت فشار کار کنند و مشخصات آنها با توجه به ظرفیت انتقال، قطر لوله و شرایط طرح تعیین می‌شود. تفاوت اصلی خط انتقال با شبکه توزیع آب به نوع عملکرد آنها برمی‌گردد. خط انتقال آب معمولاً برای انتقال حجم بالای آب میان نقاط اصلی یک سامانه به کار می‌رود و انشعابات محدودی دارد. شبکه توزیع در مقابل، از خطوط اصلی و فرعی تشکیل شده و آب را به نقاط مختلف مصرف می‌رساند. برای تعیین مسیر احداث خط انتقال آب، شرایط توپوگرافی، فشار موردنیاز، اختلاف ارتفاع، افت فشار و احتمال وقوع ضربه قوچ بررسی می‌شوند. محل مناسب شیرهای هوا و تخلیه، تقاطع با جاده یا مسیل، جنس خاک و امکان دسترسی ماشین‌آلات نیز بر طراحی مسیر و انتخاب تجهیزات اثر می‌گذارند.

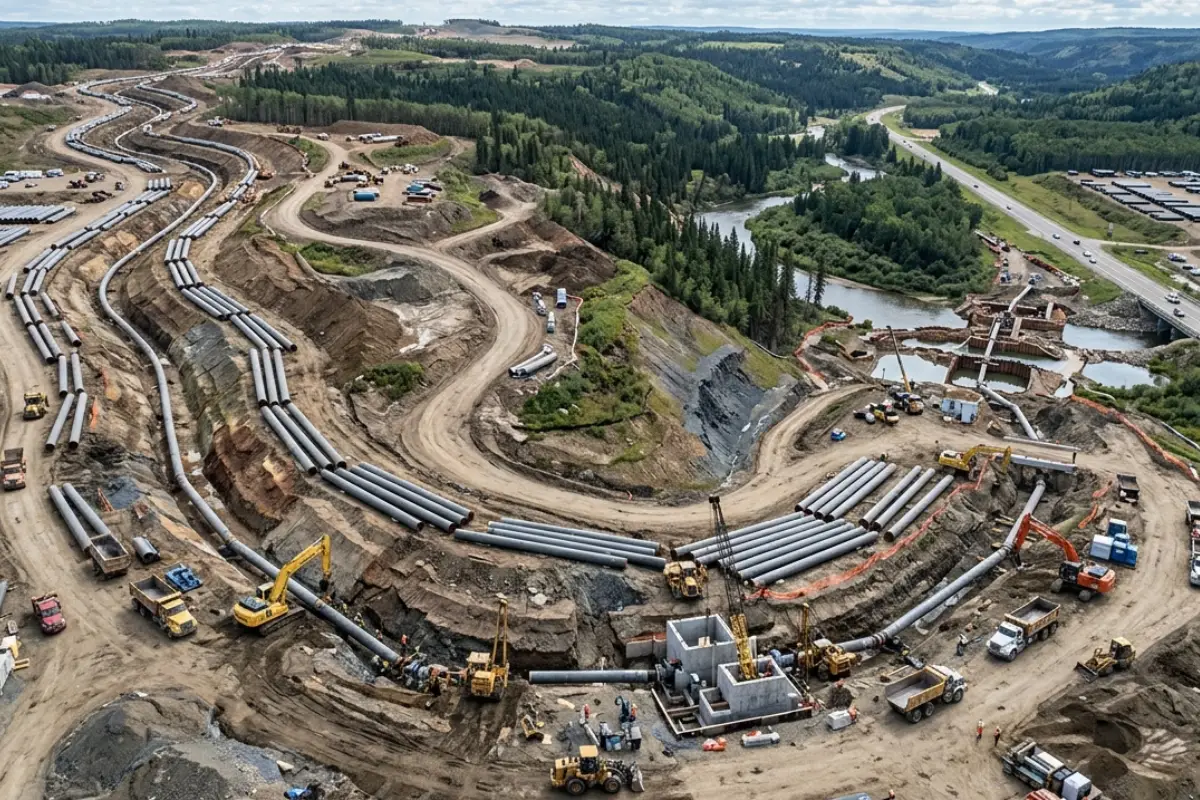

اجرای خطوط انتقال آب شامل چه مراحلی است؟

مراحل اجرای خط انتقال آب از ابتدا تا انتها باید به ترتیبی انجام شوند که هر مرحله، شرایط لازم برای مرحله بعد را فراهم کند. تغییر ترتیب عملیات یا اجرای نامناسب یکی از بخش‌ها می‌تواند در زمان تست یا بهره‌برداری به نشست، نشتی، خرابی اتصال یا تنش اضافی در لوله منجر شود.

مطالعات اولیه و انتخاب مسیر

نخستین مرحله، شناخت شرایط پروژه است. در این بخش مبدا و مقصد انتقال، دبی موردنیاز، شرایط هیدرولیکی، اختلاف تراز، فشارهای کاری و ملاحظات بهره‌برداری مشخص می‌شوند. هم‌زمان مسیرهای احتمالی از نظر توپوگرافی، جنس زمین، تقاطع با راه‌ها، رودخانه‌ها، تأسیسات زیرزمینی، محدودیت‌های ملکی و امکان دسترسی تجهیزات اجرایی بررسی می‌شوند. انتخاب کوتاه‌ترین مسیر همیشه بهترین گزینه نیست؛ گاهی مسیری کمی طولانی‌تر می‌تواند عملیات خاکی، تعداد سازه‌های خاص یا ریسک اجرایی را کاهش دهد.

نقشه‌برداری و طراحی مسیر

پس از تعیین مسیر مناسب، عملیات نقشه‌برداری دقیق انجام می‌شود تا محور خط، نقاط شکست، ترازها و پروفیل طولی مشخص شوند. نتایج نقشه‌برداری مبنای طراحی عمق خط، محل شیرهای هوا و تخلیه، سازه‌های عبوری، حوضچه‌ها و سایر اجزای پروژه قرار می‌گیرد. در این مرحله باید نقاط مبنا و نشانه‌های اجرایی نیز به شکلی تثبیت شوند که در طول عملیات خاکی قابل کنترل باشند. هرگونه خطا در پیاده‌سازی محور یا تراز می‌تواند هنگام نصب لوله انتقال آب باعث تغییر ناخواسته پروفیل خط شود.

تجهیز کارگاه

پیش از شروع عملیات اصلی، امکانات موردنیاز برای اجرای پروژه فراهم می‌شوند. مسیرهای دسترسی، محل انبار لوله و اتصالات، استقرار ماشین‌آلات، تجهیزات جوشکاری، امکانات ایمنی، محل نگهداری مصالح و برنامه حمل لوله از جمله موارد این مرحله هستند. نحوه دپو اهمیت ویژه‌ای دارد؛ زیرا لوله باید مطابق دستورالعمل سازنده و بدون ایجاد تغییرشکل، آسیب پوشش یا تمرکز بار نگهداری شود.

آماده‌سازی و مسیرگشایی

در مسیرهای خارج از محدوده شهری، ممکن است پیش از حفاری نیاز به پاک‌سازی و مسیرگشایی وجود داشته باشد. موانع سطحی برداشته می‌شوند و مسیر لازم برای حرکت بیل مکانیکی، جرثقیل، کامیون حمل لوله و سایر ماشین‌آلات ایجاد می‌شود. هم‌زمان محل تأسیسات موجود باید مشخص شود تا حفاری باعث آسیب به کابل‌ها، خطوط گاز، خطوط آب، فاضلاب یا سایر زیرساخت‌های مدفون نشود.

حفاری ترانشه

حفاری مطابق محور، تراز و مقطع تعیین‌شده در نقشه‌های اجرایی انجام می‌شود. عمق و عرض ترانشه مقدار ثابتی برای همه پروژه‌ها ندارد و باید متناسب با قطر خارجی لوله، عمق پوشش، نوع خاک، روش اتصال، نیاز به فضای کار و الزامات اجرایی تعیین شود. در نحوه اجرای ترانشه خط انتقال آب علاوه بر ابعاد، پایداری دیواره‌ها اهمیت زیادی دارد. شیب‌بندی، پله‌بندی، مهاربندی یا استفاده از سیستم‌های حفاظتی باید متناسب با شرایط خاک، عمق حفاری و مقررات ایمنی پروژه انتخاب شود. OSHA نیز در الزامات ایمنی حفاری بر انتخاب سیستم حفاظتی متناسب با شرایط خاک و خطر ریزش تأکید می‌کند. (منبع: OSHA )

آماده‌سازی بستر لوله

لوله نباید مستقیماً روی کف ناهموار، سنگ‌های درشت یا نقاط سخت قرار گیرد. پس از رسیدن حفاری به تراز موردنظر،  هدف از بستر، ایجاد تکیه‌گاهی یکنواخت برای لوله و جلوگیری از ایجاد بار متمرکز است. نوع و ضخامت مصالح بستر باید بر اساس طراحی، جنس لوله، خاک طبیعی و مشخصات اجرایی پروژه تعیین شود. باید آبکشی و کنترل آب‌های سطحی یا زیرزمینی انجام شود تا عملیات نصب روی بستری ناپایدار صورت نگیرد.

حمل و جانمایی لوله‌ها

پس از آماده شدن مسیر، لوله‌ها به محل اجرا منتقل و در امتداد ترانشه جانمایی می‌شوند. روش بلندکردن هر لوله باید متناسب با وزن، جنس و توصیه سازنده باشد تا بدنه، پوشش محافظ، سوکت یا انتهای لوله آسیب نبیند. پیش از پایین‌بردن لوله، سطح آن از نظر ترک، فرورفتگی، آسیب پوشش، تغییرشکل و سلامت انتهای اتصال کنترل می‌شود. داخل لوله نیز باید از ورود خاک، سنگ و مواد خارجی محافظت شود.

لوله‌گذاری

در لوله‌گذاری خط انتقال آب، لوله با تجهیزات مناسب روی بستر قرار می‌گیرد و محور و تراز آن با نقشه اجرایی تطبیق داده می‌شود. قرار دادن لوله در ترانشه نباید با سقوط آزاد، ضربه یا کشیدن نامناسب روی زمین انجام شود. مراحل لوله‌گذاری خط انتقال آب شامل کنترل بستر، پایین‌گذاری، تنظیم موقعیت، هم‌راستاسازی، اتصال قطعات و کنترل مجدد محور و تراز است. انحراف مجاز در محل اتصال و شعاع تغییر مسیر نیز باید مطابق مشخصات سازنده و طراحی پروژه رعایت شود.

اتصال لوله‌ها

نحوه اتصال لوله‌های خط انتقال آب مستقیماً به جنس لوله بستگی دارد. در خطوط فولادی معمولاً از اتصالات جوشی یا در نقاط مشخص از اتصال فلنجی استفاده می‌شود. کنترل آماده‌سازی لبه، هم‌محوری، کیفیت جوش و در صورت الزام پروژه آزمایش‌های کنترل کیفیت جوش در این خطوط اهمیت زیادی دارد. در خطوط پلی‌اتیلن، اتصال می‌تواند با جوش لب‌به‌لب یا الکتروفیوژن انجام شود. کیفیت آماده‌سازی سطح، تنظیم دستگاه، پارامترهای جوش و زمان لازم تا جابه‌جایی اتصال باید مطابق دستورالعمل اجرایی همان سیستم باشد. چدن داکتیل معمولاً با اتصالات سوکتی دارای واشر، اتصالات مکانیکی یا فلنجی اجرا می‌شود و در خطوط GRP نیز سیستم اتصال متناسب با نوع لوله و طراحی سازنده به کار می‌رود.

نصب شیرآلات و تجهیزات

هم‌زمان با پیشرفت اجرای خط لوله آب، شیرآلات و تجهیزات پیش‌بینی‌شده در طراحی نیز نصب می‌شوند. محل نصب آنها باید به‌گونه‌ای باشد که علاوه بر عملکرد هیدرولیکی صحیح، امکان بازرسی و تعمیرات آینده وجود داشته باشد. تکیه دادن وزن شیرهای بزرگ و تجهیزات سنگین به لوله بدون پیش‌بینی تکیه‌گاه مناسب می‌تواند تنش‌های ناخواسته‌ای به خط وارد کند؛ به همین دلیل جزئیات ساپورت و سازه نگهدارنده بخشی از طراحی اجرایی است.

اجرای سازه‌های جانبی و بلوک‌های مهاری

در زانوها، سه‌راهی‌ها، تغییر قطر، انتهای خطوط و نقاطی که جهت جریان تغییر می‌کند، نیروی هیدرولیکی می‌تواند به لوله و اتصال وارد شود. در خطوط دارای اتصالات بدون مهار کامل، این نیرو باید با بلوک مهاری، سیستم مهار اتصال یا راهکار سازه‌ای طراحی‌شده کنترل شود. استفاده از بلوک مهاری برای همه خطوط یک قاعده یکسان نیست. برای مثال خطوط جوشی فولادی یا پلی‌اتیلن با اتصالات کاملاً مهارشده رفتار متفاوتی با خطوط دارای اتصالات انعطاف‌پذیر دارند و نوع مهار باید بر اساس تحلیل طراحی مشخص شود. حوضچه شیرآلات، سازه شیر هوا، حوضچه تخلیه، عبور از جاده یا کانال و سازه‌های حفاظتی نیز در همین بخش از عملیات اجرایی خط انتقال آب قرار می‌گیرند.

خاکریزی و تراکم

پس از کنترل موقعیت خط و تأیید اتصالات، خاکریزی اطراف لوله آغاز می‌شود. خاکریزی اولیه در مجاورت لوله باید با مصالح مناسب و به شکلی انجام شود که زیر و اطراف لوله به‌طور یکنواخت حمایت شوند. تراکم باید مرحله‌ای و متناسب با جنس لوله و مشخصات پروژه باشد. استفاده نامناسب از تجهیزات سنگین در فاصله کم از لوله یا ریختن سنگ‌های درشت روی آن می‌تواند باعث صدمه شود. خاکریزی نهایی پس از تکمیل کنترل‌های موردنیاز انجام می‌شود و در مسیرهای راه یا محوطه‌های پرتردد، درجه تراکم و بازسازی سطح باید با الزامات پروژه هماهنگ باشد.

تست فشار و نشتی

پیش از بهره‌برداری، بخش‌های تعیین‌شده از خط تحت آزمایش قرار می‌گیرند. هدف از تست خط انتقال آب بررسی سلامت اتصالات، شیرآلات، فلنج‌ها و کل مجموعه تحت شرایط کنترل‌شده است. خط با آب پر می‌شود، هوای محبوس از نقاط مناسب خارج می‌شود و پس از آماده‌سازی، فشار آزمون طبق نقشه، مشخصات فنی و استاندارد مربوط به همان جنس لوله اعمال می‌شود. فشار و مدت آزمون نباید با یک عدد عمومی برای همه خطوط تعیین شود. برای نمونه، ASTM F2164-26 روش آزمون هیدرواستاتیک خطوط پلی‌اتیلن و PEX را پوشش می‌دهد و تصریح می‌کند که این آزمون برای یافتن نشتی و نقص اجرایی است، نه تعیین فشار مجاز طراحی سیستم. این استاندارد همچنین رفتار انبساطی پلی‌اتیلن هنگام آزمایش را در روش تست لحاظ می‌کند.

شست‌وشو و ضدعفونی خط

پس از موفقیت تست و پیش از بهره‌برداری، خط شست‌وشو می‌شود تا خاک یا آلودگی‌های احتمالی ناشی از عملیات ساختمانی از داخل آن خارج شود. اگر خط برای انتقال آب شرب اجرا شده باشد، فرآیند ضدعفونی و کنترل کیفیت آب باید بر اساس الزامات کارفرما و استاندارد مرتبط انجام شود. استاندارد AWWA C651-23 به‌طور مشخص به ضدعفونی خطوط اصلی آب می‌پردازد.

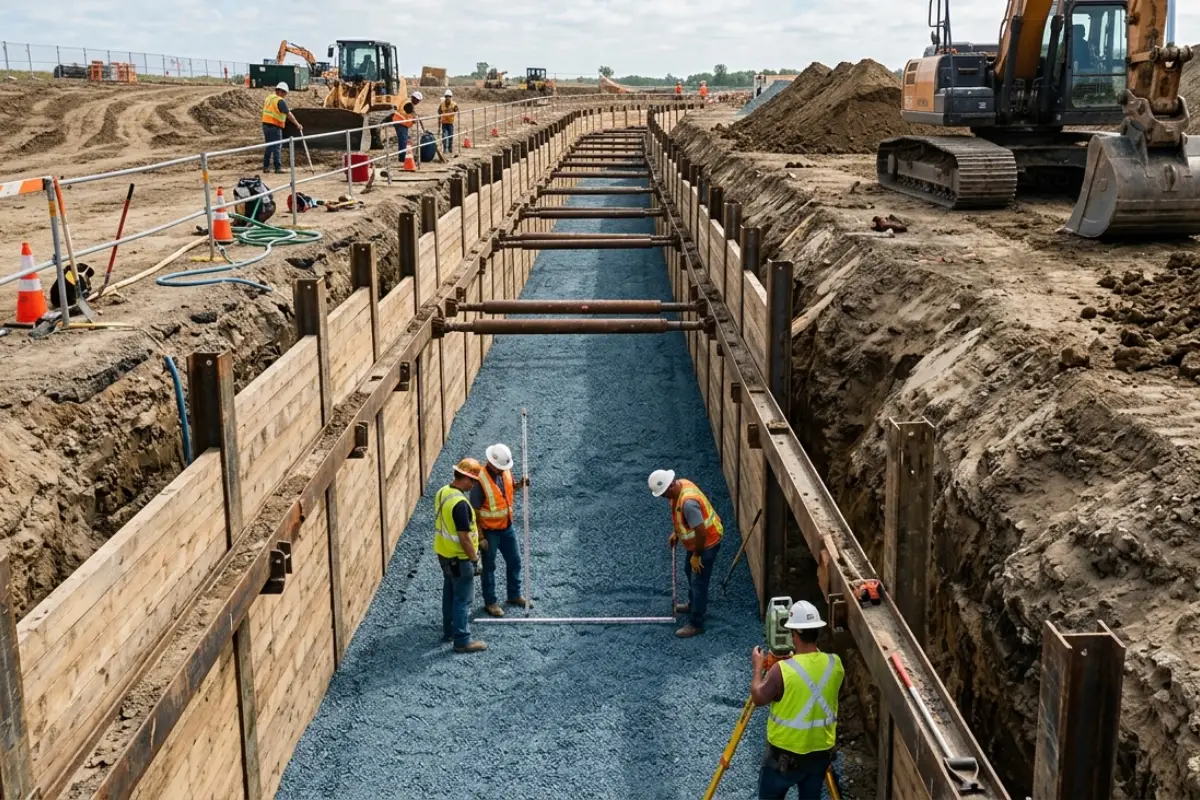

راه‌اندازی و تحویل

آخرین بخش از مراحل اجرای خط انتقال آب، راه‌اندازی کنترل‌شده و تحویل خط است. در این مرحله وضعیت شیرآلات، فشار، دبی، نقاط هواگیری، تجهیزات اندازه‌گیری و رفتار کلی سیستم بررسی می‌شود. مدارک کنترل کیفیت، نتایج تست‌ها، نقشه‌های چون‌ساخت یا As-Built، اطلاعات تجهیزات نصب‌شده و صورت‌جلسات اجرایی نیز باید تکمیل شوند تا محل واقعی خط و تجهیزات برای بهره‌برداری و تعمیرات آینده مشخص باشد.

انتخاب نوع لوله برای خط انتقال آب چگونه انجام می‌شود؟

انتخاب لوله یکی از تصمیم‌های اصلی پیش از اجرای خط انتقال آب است. نوع لوله باید با فشار کاری و فشارهای گذرا، قطر موردنیاز، طول مسیر، شرایط خاک، محیط خورنده، محدودیت‌های حمل و نصب، طول عمر مورد انتظار و هزینه کل پروژه هماهنگ باشد.

از متداول‌ترین گزینه‌ها می‌توان به موارد زیر اشاره کرد:

نوع لوله	ویژگی‌های مهم در خط انتقال
فولادی	مناسب برای بسیاری از خطوط با قطر و فشار بالا؛ امکان ساخت اتصالات متنوع و اجرای جوشی؛ نیازمند طراحی مناسب پوشش و حفاظت در برابر خوردگی
پلی‌اتیلن	انعطاف‌پذیر، دارای اتصالات جوشی پیوسته و مقاوم در برابر بسیاری از شرایط خورنده؛ طراحی فشار، SDR و روش جوش باید متناسب با پروژه باشد
چدن داکتیل	دارای استحکام مکانیکی مناسب و سیستم‌های اتصال متنوع؛ انتخاب پوشش داخلی و خارجی باید با آب و خاک محل هماهنگ باشد
GRP	وزن نسبتاً کم و مقاومت مناسب در محیط‌های خورنده؛ کلاس فشار و سختی حلقوی باید بر اساس شرایط دفن و طراحی انتخاب شود

برای لوله‌های پلی‌اتیلن، مجموعه استانداردهای ISO 4427 الزامات مربوط به سیستم‌های لوله PE در خطوط انتقال آب تحت فشار را مشخص می‌کند. در خطوط چدن داکتیل، ISO 2531 به مشخصات لوله‌ها، اتصالات و اجزای مورد استفاده در شبکه‌های آب می‌پردازد. برای لوله‌های GRP نیز استاندارد ISO 23856:2021 مرجع سیستم‌های لوله مورد استفاده در انتقال آب تحت فشار و بدون فشار است و جایگزین ISO 10639:2017 شده است. استانداردهای نصب AWWA نیز بر اساس جنس لوله تفکیک شده‌اند. برای نمونه، AWWA C600-23 الزامات نصب خطوط چدن داکتیل را پوشش می‌دهد و C604-24 به نصب خطوط فولادی آب اختصاص دارد. بنابراین، روش اجرای خط انتقال آب باید با جنس لوله، نوع اتصال و الزامات فنی همان سیستم هماهنگ شود.

حفاری و اجرای ترانشه خط انتقال آب چگونه است؟

کیفیت ترانشه مستقیماً بر عملکرد لوله مدفون اثر می‌گذارد. ابتدا محور خط روی زمین مشخص و سپس حفاری تا تراز طراحی انجام می‌شود. عرض ترانشه باید فضای کافی برای پایین‌گذاری، اتصال و اجرای صحیح خاکریزی اطراف لوله فراهم کند، اما افزایش غیرضروری عرض نیز می‌تواند حجم عملیات خاکی و هزینه پروژه را بالا ببرد. در نحوه اجرای ترانشه خط انتقال آب باید چهار موضوع به‌طور هم‌زمان کنترل شوند: تراز کف، وضعیت خاک، پایداری دیواره‌ها و آب داخل حفاری.

اگر کف دارای سنگ، نقاط سخت یا مصالح نامناسب باشد، بخش نامناسب برداشته شده و بستر مطابق مشخصات پروژه جایگزین می‌شود. در خاک‌های سست، ریزشی یا دارای سطح آب زیرزمینی، روش حفاری و تثبیت ترانشه باید متناسب با شرایط واقعی زمین تغییر کند. ایمنی نیز بخشی از روش اجراست، نه یک اقدام جداگانه پس از حفاری. شمع‌بندی، مهاربندی، شیب‌بندی یا سیستم حفاظتی مناسب باید پیش از ورود نیروها به محدوده پرخطر فراهم شود. همچنین ماشین‌آلات، خاک حاصل از حفاری و بارهای سنگین نباید به شکلی مستقر شوند که پایداری دیواره ترانشه را مختل کنند.

لوله‌گذاری و اتصال لوله‌های انتقال آب چگونه انجام می‌شود؟

پیش از شروع نصب لوله انتقال آب، بستر، تراز و سلامت لوله‌ها کنترل می‌شوند. لوله با تجهیزات بلندکردن مناسب داخل ترانشه قرار می‌گیرد و بدون اعمال نیروی اضافی در امتداد محور طراحی تنظیم می‌شود. برای جلوگیری از ایجاد تنش در اتصال، دو قطعه قبل از اتصال باید تا حد لازم هم‌راستا باشند. وادار کردن لوله به قرارگیری در موقعیت نامناسب با استفاده از نیروی زیاد جرثقیل یا تجهیزات کششی می‌تواند بعداً باعث تمرکز تنش و خرابی اتصال شود. نحوه اتصال لوله‌های خط انتقال آب نیز باید بر اساس سیستم انتخابی انجام شود:

• در لوله فولادی، آماده‌سازی لبه‌ها، Fit-up، جوشکاری و بازرسی اتصال اهمیت اصلی را دارند. پوشش محل جوش نیز پس از کنترل اتصال باید بازسازی شود.
• در لوله پلی‌اتیلن، دستگاه جوش، تمیزی و هم‌راستایی سطوح، دما، فشار و توالی عملیات بر کیفیت اتصال اثر دارند. اتصالات حرارتی باید توسط تجهیزات مناسب و طبق دستورالعمل سازنده و مشخصات پروژه اجرا شوند.
• در چدن داکتیل، تمیزی سوکت و واشر، موقعیت صحیح گسکت و میزان ورود انتهای لوله به محل اتصال باید کنترل شود. در اتصالات فلنجی نیز هم‌راستایی فلنج‌ها و سفت‌کردن یکنواخت پیچ‌ها اهمیت دارد.
• در GRP نیز روش کوپلینگ، گسکت، عمق درگیری و محدودیت انحراف اتصال باید مطابق سیستم همان تولیدکننده اجرا شود.

به این ترتیب، مراحل لوله‌گذاری خط انتقال آب زمانی کامل می‌شود که علاوه بر قرارگیری فیزیکی لوله در ترانشه، اتصال و کنترل کیفیت آن نیز انجام شده باشد.

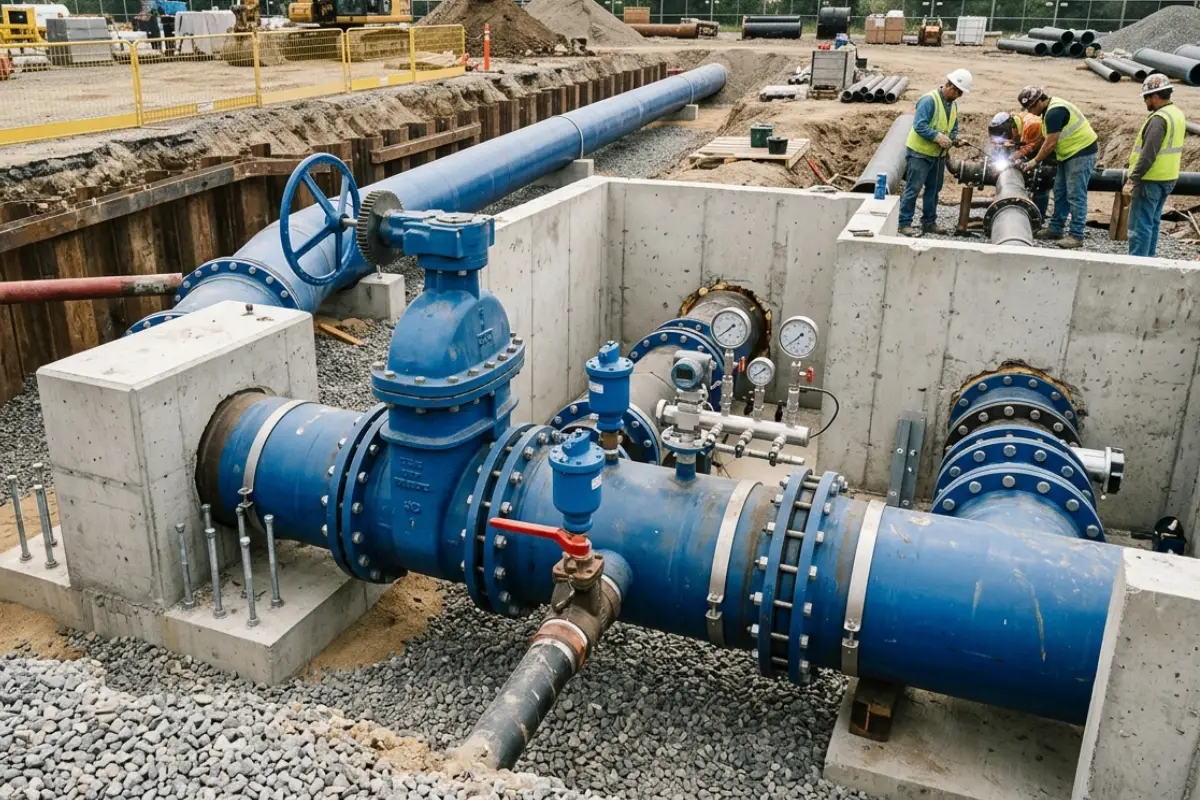

چه تجهیزات و شیرآلاتی در خط انتقال آب استفاده می‌شود؟

نوع و تعداد تجهیزات اجرای خط انتقال آب بر اساس طراحی هیدرولیکی و شرایط مسیر تعیین می‌شود. وجود یک تجهیز در یک پروژه به این معنا نیست که همان آرایش برای همه خطوط مناسب است. مهم‌ترین تجهیزات عبارت‌اند از:

• شیر قطع و وصل: برای جداسازی بخش‌های مختلف خط هنگام تعمیر، حادثه یا عملیات بهره‌برداری استفاده می‌شود.
• شیر هوا: برای خروج هوای تجمع‌یافته و در طراحی مناسب، کنترل ورود و خروج هوا در شرایط پر و خالی شدن خط به کار می‌رود. AWWA C512 خانواده شیرهای تخلیه هوا، هوا/خلأ و شیرهای ترکیبی را پوشش می‌دهد.
• شیر تخلیه: معمولاً در نقاط مناسب برای تخلیه آب بخشی از خط هنگام تعمیرات یا شست‌وشو پیش‌بینی می‌شود.
• فلنج و قطعات اتصال: برای اتصال شیرآلات، تجهیزات و بخش‌هایی از خط استفاده می‌شوند که نیاز به باز و بسته شدن دارند.
• اتصالات تغییر مسیر و انشعاب: شامل زانو، سه‌راهی، تبدیل و سایر قطعات موردنیاز هندسه خط هستند.
• حوضچه شیرآلات: دسترسی ایمن‌تر به شیرها و تجهیزات زیرزمینی را برای بهره‌برداری و نگهداری فراهم می‌کند.
• بلوک مهاری یا سیستم مهار: برای کنترل نیروهای ناشی از فشار داخلی در نقاط مشخص خط استفاده می‌شود.
• ابزار دقیق: بسته به پروژه می‌تواند شامل فشارسنج، دبی‌سنج و تجهیزات پایش و کنترل باشد.
• تجهیزات کنترل فشار و ضربه قوچ: در خطوطی که تحلیل هیدرولیکی ضرورت آنها را نشان دهد، تجهیزاتی مانند مخزن ضربه‌گیر یا سایر سامانه‌های حفاظتی در نظر گرفته می‌شوند.

بنابراین، تجهیزات مورد نیاز برای اجرای خط انتقال آب باید از روی طراحی پروژه تعیین شوند، نه با استفاده از یک فهرست ثابت برای تمام خطوط.

تست فشار و نشتی خط انتقال آب چگونه انجام می‌شود؟

هدف از تست فشار، اطمینان از سلامت خط و شناسایی نشتی یا نقص‌های اجرایی پیش از بهره‌برداری است. آزمایش زمانی انجام می‌شود که محدوده موردنظر از نظر اتصالات، مهاربندی و شرایط اجرایی آماده باشد. در روش تست فشار خط انتقال آب ابتدا بخش آزمایش مشخص می‌شود، سپس خط به‌آرامی با آب پر شده و هوای محبوس از نقاط مناسب تخلیه می‌شود. صفحات انتهایی، شیرها، اتصالات موقت و سایر اجزای درگیر در آزمایش نیز باید برای فشار موردنظر آماده باشند.

پس از آماده‌سازی، فشار مطابق مشخصات فنی پروژه و استاندارد متناسب با جنس لوله افزایش پیدا می‌کند. در طول آزمایش، تغییرات فشار، نشتی‌های قابل مشاهده و در صورت الزام، میزان آب موردنیاز برای حفظ شرایط آزمون ثبت می‌شود. فشار و مدت آزمایش برای همه خطوط یکسان نیست. برای نمونه، ASTM F2164-26 در خطوط پلی‌اتیلن رفتار انبساطی لوله را در روش آزمون در نظر می‌گیرد و برای اتصالات Heat Fusion خود لوله پلی‌اتیلن، نشتی مجاز تعریف نمی‌کند؛ اتصالات مکانیکی موجود در سیستم تابع شرایط مربوط به خود هستند.

آزمون هیدرواستاتیک برای بررسی وضعیت اجرایی خط در شرایط مشخص انجام می‌شود و جایگزین محاسبات مربوط به فشار طراحی نیست. فشار مجاز سیستم باید پیش‌تر بر اساس مشخصات لوله، اتصالات و سایر اجزای خط تعیین شده باشد. اگر هنگام آزمایش نقصی مشاهده شود، پس از تخلیه ایمن فشار و رفع ایراد، تست خط انتقال آب طبق الزامات پروژه تکرار می‌شود.

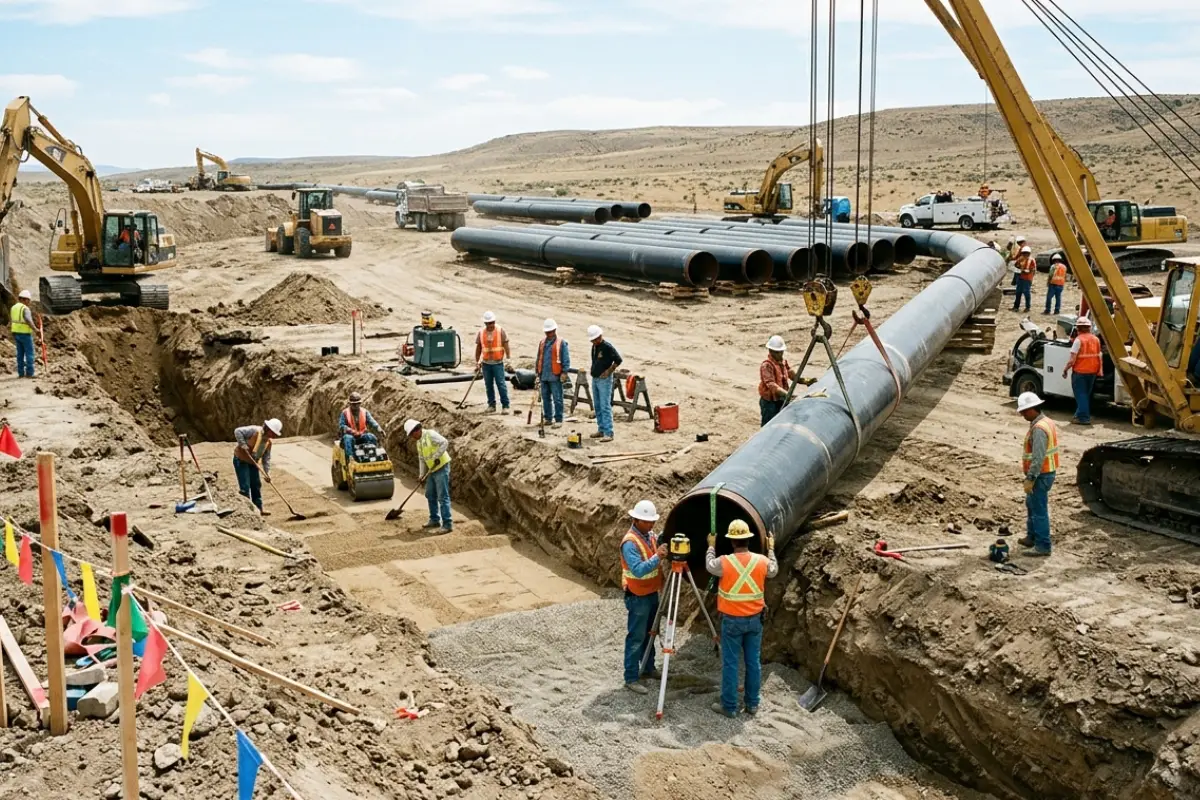

هزینه اجرای خط انتقال آب به چه عواملی بستگی دارد؟

هزینه اجرای خط انتقال آب را مانند هزینه اجرای محوطه سازی نمی‌توان بدون اطلاعات فنی پروژه با یک عدد ثابت اعلام کرد. حتی دو پروژه با طول مشابه ممکن است به دلیل تفاوت در قطر، جنس لوله، خاک، تعداد سازه‌ها یا شرایط دسترسی هزینه‌های کاملاً متفاوتی داشته باشند. مهم‌ترین عوامل مؤثر بر هزینه اجرای خط انتقال آب شامل موارد زیر هستند:

• طول کل مسیر
• قطر و ضخامت یا کلاس فشاری لوله
• جنس لوله و نوع پوشش‌های موردنیاز
• عمق حفاری
• جنس و وضعیت زمین
• وجود سنگ، آب زیرزمینی یا خاک ریزشی
• حجم خاکبرداری، بستر‌سازی و خاکریزی
• تعداد زانوها، سه‌راهی‌ها و سایر اتصالات
• تعداد و نوع شیرآلات و تجهیزات کنترلی
• تعداد حوضچه‌ها و سازه‌های جانبی
• تقاطع با راه، کانال، تأسیسات یا سایر موانع
• میزان مسیرگشایی و دسترسی ماشین‌آلات
• روش اتصال و الزامات کنترل کیفیت
• تجهیزات حمل، حفاری، بالابری و جوشکاری
• شرایط تجهیز و پشتیبانی کارگاه
• الزامات تست، شست‌وشو و راه‌اندازی

برای برآورد دقیق، ابتدا باید نقشه مسیر، پروفیل طولی، قطر و جنس لوله، فهرست تجهیزات و حجم عملیات مشخص شوند. سپس می‌توان مقادیر کار را استخراج و هزینه اجرای هر بخش را محاسبه کرد.

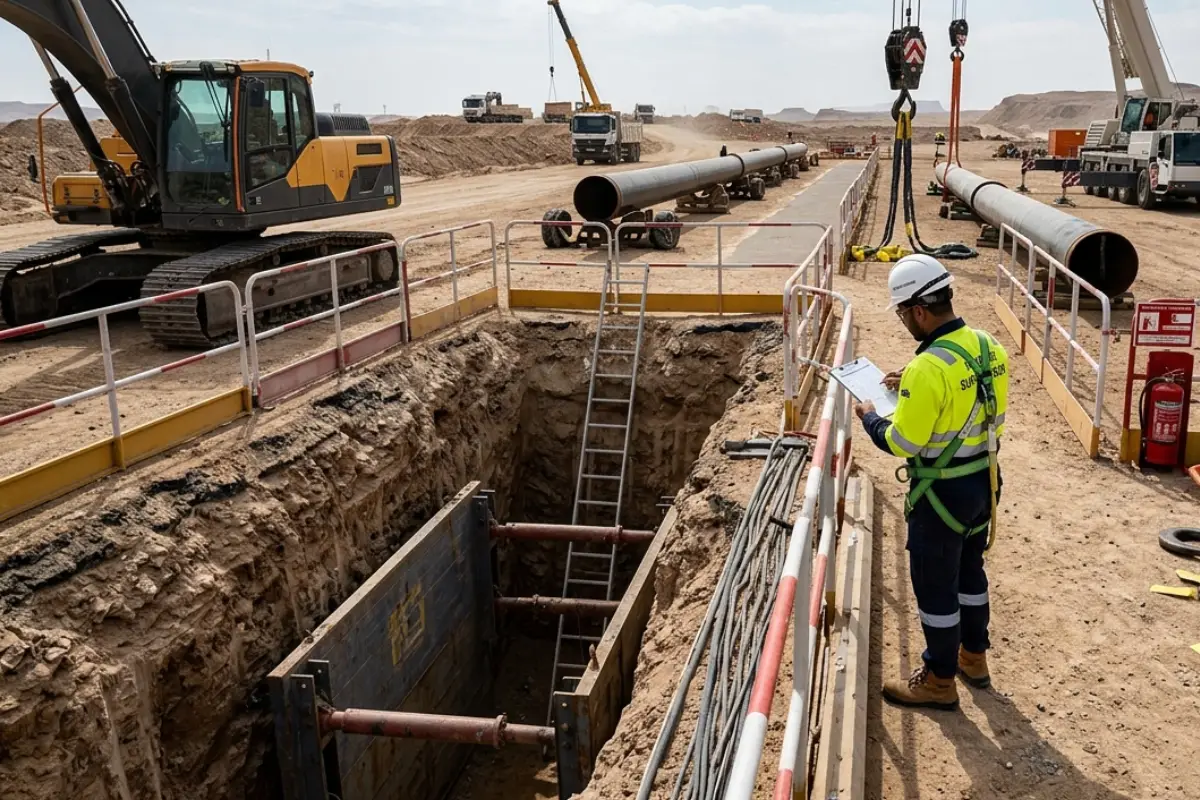

مهم‌ترین نکات ایمنی در اجرای خطوط انتقال آب

بخش قابل‌توجهی از ریسک عملیات اجرایی خط انتقال آب مربوط به حفاری عمیق، ماشین‌آلات سنگین، جابه‌جایی لوله و کار در مجاورت بارهای معلق است. به همین دلیل برنامه ایمنی باید پیش از شروع عملیات و بر اساس شرایط واقعی مسیر تهیه شود. مهم‌ترین موارد عبارت‌اند از:

ایمنی ترانشه: شرایط خاک باید ارزیابی و در صورت وجود خطر ریزش، سیستم حفاظتی مناسب شامل شیب‌بندی، پله‌بندی، مهاربندی یا شیلد اجرا شود. آب ورودی به ترانشه نیز می‌تواند پایداری آن را کاهش دهد و باید کنترل شود.

شناسایی تأسیسات مدفون: پیش از حفاری باید مسیر تأسیسات موجود بررسی شود تا برخورد با کابل برق، خط گاز، آب یا سایر زیرساخت‌ها به حادثه منجر نشود.

ایمنی ماشین‌آلات: محدوده حرکت بیل مکانیکی، جرثقیل و کامیون باید از مسیر تردد نیروها تفکیک شود. استقرار ماشین‌آلات سنگین در نزدیکی لبه ترانشه نیز باید با توجه به پایداری زمین انجام شود.

جابه‌جایی لوله: لوله نباید از نقاط نامناسب بلند شود یا نیروها در زیر بار معلق قرار گیرند. اسلینگ، جرثقیل و تجهیزات بالابری باید با وزن و ابعاد لوله متناسب باشند.

جوشکاری و برشکاری: تجهیزات، کابل‌ها، اتصال زمین و محدوده کار گرم باید کنترل شوند و برای خطوط فولادی یا جوش پلی‌اتیلن فقط نیروی آموزش‌دیده از تجهیزات مناسب استفاده کند.

ایمنی تست فشار: خط تحت فشار انرژی ذخیره‌شده دارد. در زمان آزمون باید محدوده خطر مشخص باشد و حضور افراد در مقابل صفحات انتهایی، اتصالات موقت یا سایر نقاط مستعد شکست کنترل شود. ASTM نیز صراحتاً هشدار می‌دهد که شکست ناگهانی در آزمون تحت فشار می‌تواند خطرناک باشد.

در نهایت، مقررات ملی و الزامات HSE کارفرما و پروژه مبنای اجرایی هستند و منابع بین‌المللی باید در کنار مقررات قابل‌اعمال محل پروژه استفاده شوند.



اجرای تخصصی خطوط انتقال آب با ارگ و پی

اجرای یک خط انتقال مطمئن نیازمند هماهنگی میان طراحی، عملیات خاکی، لوله‌گذاری، اجرای سازه‌های جانبی و کنترل کیفیت است. ارگ و پی با تمرکز بر پروژه‌های عمرانی و زیرساختی، امکان بررسی شرایط پروژه و برنامه‌ریزی عملیات اجرایی خطوط انتقال آب را متناسب با مسیر، شرایط زمین و الزامات فنی فراهم می‌کند. برای بررسی پروژه و انتخاب روش اجرایی مناسب می‌توانید با مجموعه ارگ و پی در ارتباط باشید.

جمع‌بندی

در اجرای خطوط انتقال آب، طراحی و عملیات اجرایی باید با شرایط واقعی مسیر هماهنگ باشند. نوع لوله، وضعیت خاک، فشار کاری، اختلاف ارتفاع و نحوه بهره‌برداری از خط روی انتخاب روش اجرا اثر می‌گذارند و نمی‌توان برای همه پروژه‌ها یک الگوی ثابت در نظر گرفت. کیفیت بستر، نحوه قرارگیری لوله، اجرای اتصالات و نصب تجهیزات نیز باید در طول کار کنترل شوند؛ چون بخشی از ایرادهایی که هنگام تست یا بهره‌برداری دیده می‌شوند، از همین مراحل شکل می‌گیرند. در پایان، مراحل اجرای خط انتقال آب با انجام تست‌ها و کنترل‌های لازم تکمیل می‌شود و پس از تأیید سلامت خط، امکان بهره‌برداری از آن وجود خواهد داشت.

سوالات متداول

اجرای خط انتقال آب چگونه انجام می‌شود؟

اجرای خط انتقال آب با مطالعات اولیه، انتخاب و نقشه‌برداری مسیر شروع می‌شود. پس از تجهیز کارگاه و حفاری ترانشه، بستر آماده شده و لوله‌ها جانمایی، نصب و به یکدیگر متصل می‌شوند. سپس شیرآلات و سازه‌های جانبی اجرا، خاکریزی و تراکم انجام و خط تحت آزمایش فشار و نشتی قرار می‌گیرد. شست‌وشو، ضدعفونی در خطوط آب شرب و راه‌اندازی، آخرین مراحل پروژه هستند.

مراحل اجرای خط انتقال آب چیست؟

مراحل اصلی شامل مطالعات و طراحی، نقشه‌برداری، تجهیز کارگاه، مسیرگشایی، حفاری ترانشه، بستر‌سازی، حمل و جانمایی لوله، لوله‌گذاری، اتصال لوله‌ها، نصب تجهیزات، اجرای بلوک‌های مهاری و سازه‌ها، خاکریزی، تست، شست‌وشو و راه‌اندازی است.

برای خطوط انتقال آب از چه نوع لوله‌ای استفاده می‌شود؟

لوله‌های فولادی، پلی‌اتیلن، چدن داکتیل و GRP از گزینه‌های رایج هستند. انتخاب میان آنها باید بر اساس فشار، قطر، شرایط خاک و محیط، خوردگی، شیوه نصب، هزینه و نیازهای بهره‌برداری پروژه انجام شود.

تست خط انتقال آب چگونه انجام می‌شود؟

خط به بخش‌های مناسب تقسیم، با آب پر و هواگیری می‌شود و سپس طبق مشخصات فنی و استاندارد مربوط به جنس لوله تحت فشار قرار می‌گیرد. در طول آزمون وضعیت فشار، اتصالات، شیرآلات و هرگونه نشتی بررسی می‌شود.

تست فشار خط انتقال آب چه اهمیتی دارد؟

این تست امکان شناسایی نشتی یا ایرادهای اجرایی را پیش از بهره‌برداری فراهم می‌کند. کشف نقص در مرحله تست معمولاً امکان اصلاح کنترل‌شده آن را پیش از قرار گرفتن خط در سرویس فراهم می‌سازد.

هزینه اجرای خط انتقال آب چگونه محاسبه می‌شود؟

برآورد هزینه بر اساس طول و قطر خط، جنس لوله، شرایط زمین، حجم عملیات خاکی، تعداد شیرآلات و اتصالات، سازه‌های جانبی، ماشین‌آلات، روش اتصال، دسترسی به مسیر و سایر الزامات فنی پروژه انجام می‌شود.

تفاوت خط انتقال آب و شبکه توزیع آب چیست؟

خط انتقال معمولاً حجم بالایی از آب را میان نقاط اصلی سیستم مانند منبع، تصفیه‌خانه یا مخزن جابه‌جا می‌کند، در حالی که شبکه توزیع دارای شاخه‌های متعدد است و آب را در محدوده مصرف میان نقاط مختلف توزیع می‌کند.

چه تجهیزاتی برای اجرای خط انتقال آب مورد نیاز است؟

علاوه بر ماشین‌آلات حفاری، حمل و بالابری، تجهیزات اتصال و جوشکاری، ابزار نقشه‌برداری و تجهیزات تست موردنیاز هستند. در خود خط نیز بر اساس طراحی از شیر قطع و وصل، شیر هوا، شیر تخلیه، فلنج، اتصالات، حوضچه‌ها، سیستم‌های مهار و در صورت نیاز تجهیزات ابزار دقیق و کنترل فشار استفاده می‌شود.
